[JWCS] 같은 도형을 여러 개 붙여넣기 하고 싶어요! - 어레이 (Array)

커팅작업을 하다보면 특정 도형을 소재 크기에 맞게 여러개 복사해서 작업 해야할 때가 있습니다.

이때 자동으로 면적 안에 도형을 복사해서 채워주는 기능을 어레이(Array) 라고 하는데요

오늘은 작업자의 노가다를 줄여줄 어레이기능을 소개해드립니다

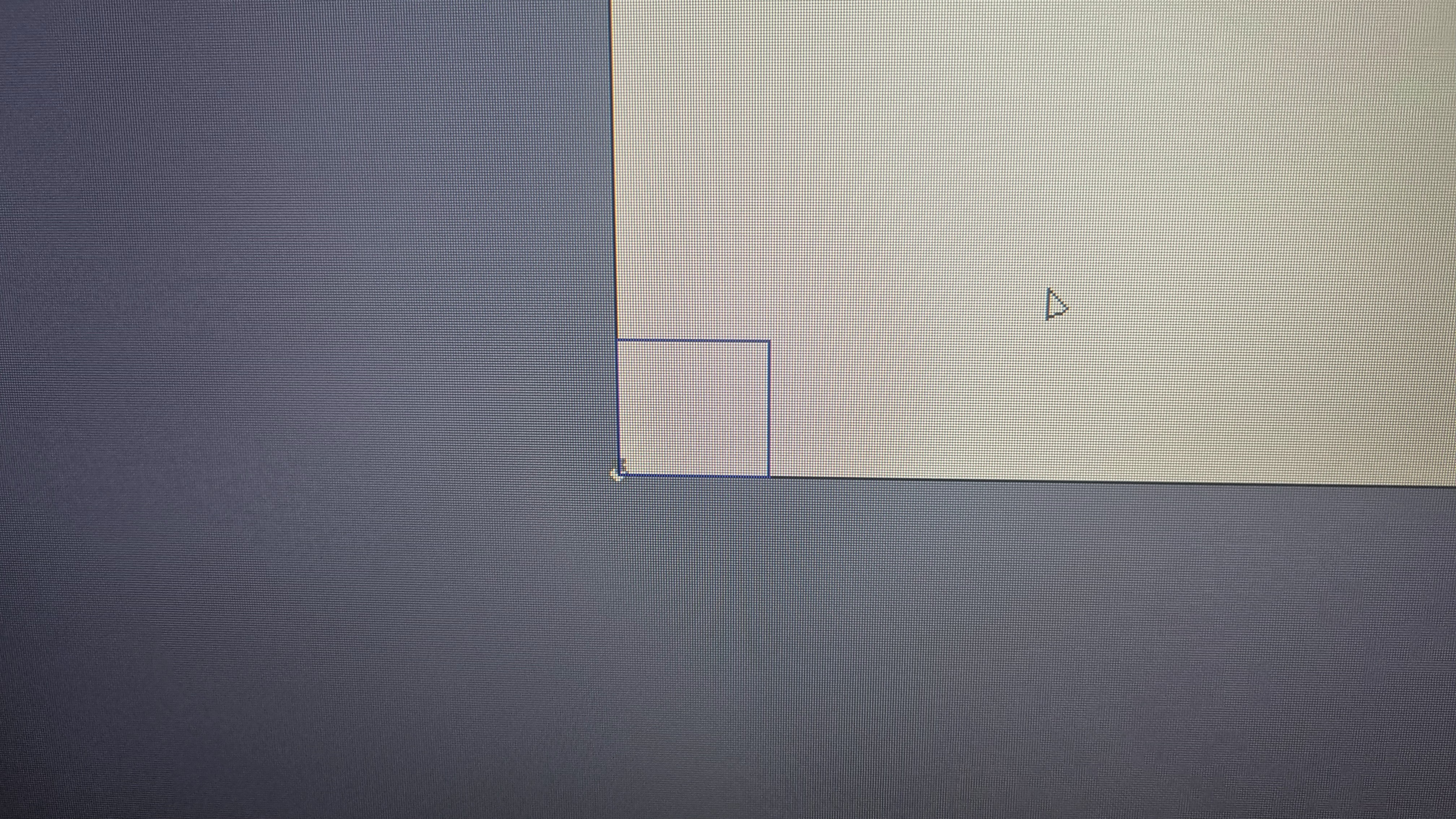

화면 12시 방향에 보시면 사각형 4개가 있는 아이콘이 있습니다.

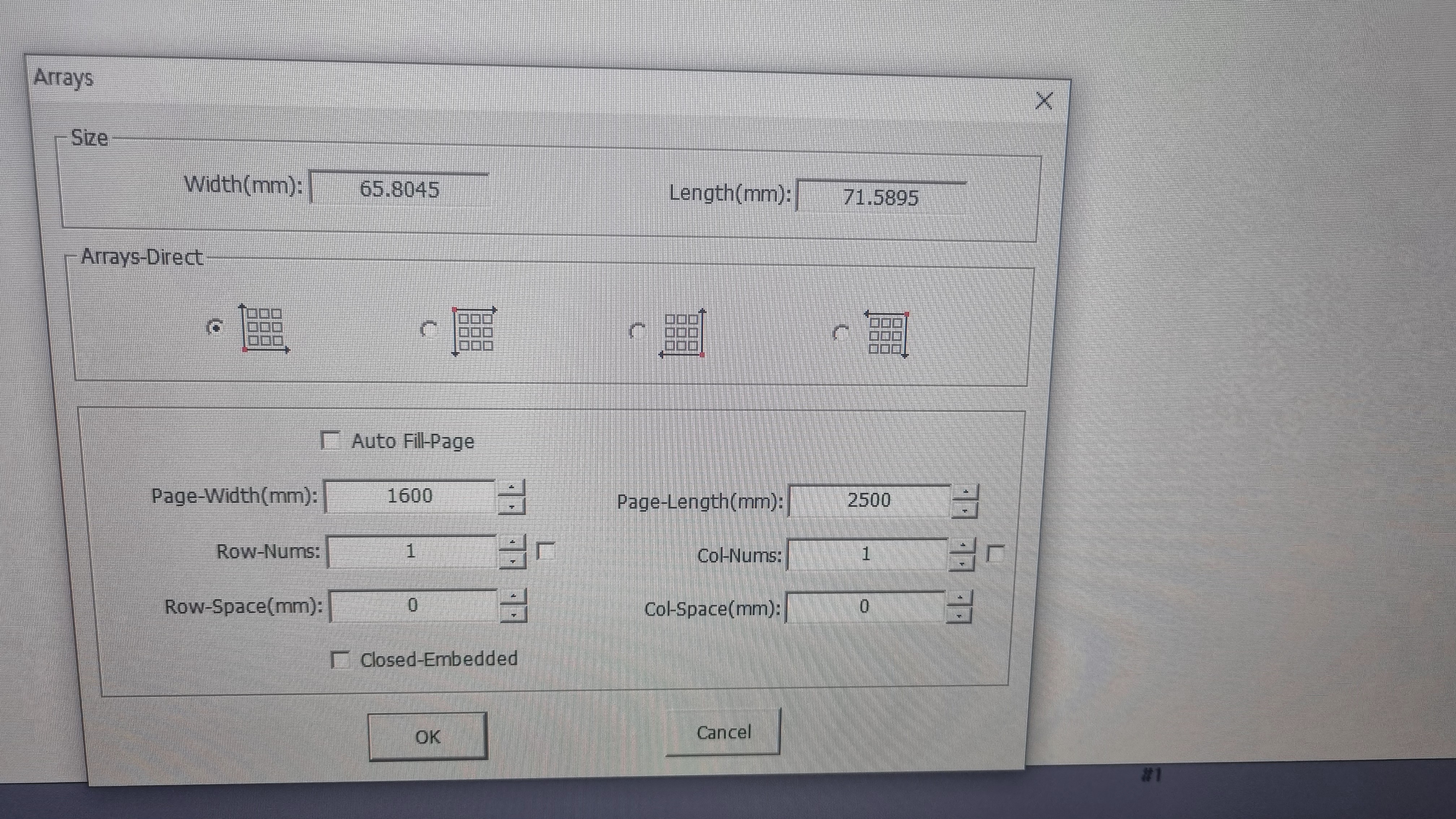

오브젝트를 선택하시고! 어레이 버튼을 누릅니다 (단축키 : Shift + O)





1번 칸 :  Size에서는 오브젝트의 크기가 나옵니다

2번 칸 : 붙여넣기 할  기준점과 진행방향을 정합니다. 보통 첫 번 째 정렬을 많이 사용합니다 (장비의 원점을 기준으로 배열진행)

3번 칸 : Width는 Y축(폭) 사이즈, Length는 X축(길이) 사이즈입니다. 소재 사이즈를 입력해주시면 됩니다. Row-Nums는 각 축에 맞는 오브젝트의 수량입니다. Row-space는 사이사이 간격입니다.



Auto Full-page는 소재사이즈 안에 수량 무시하고 가득 채우는 기능입니다.

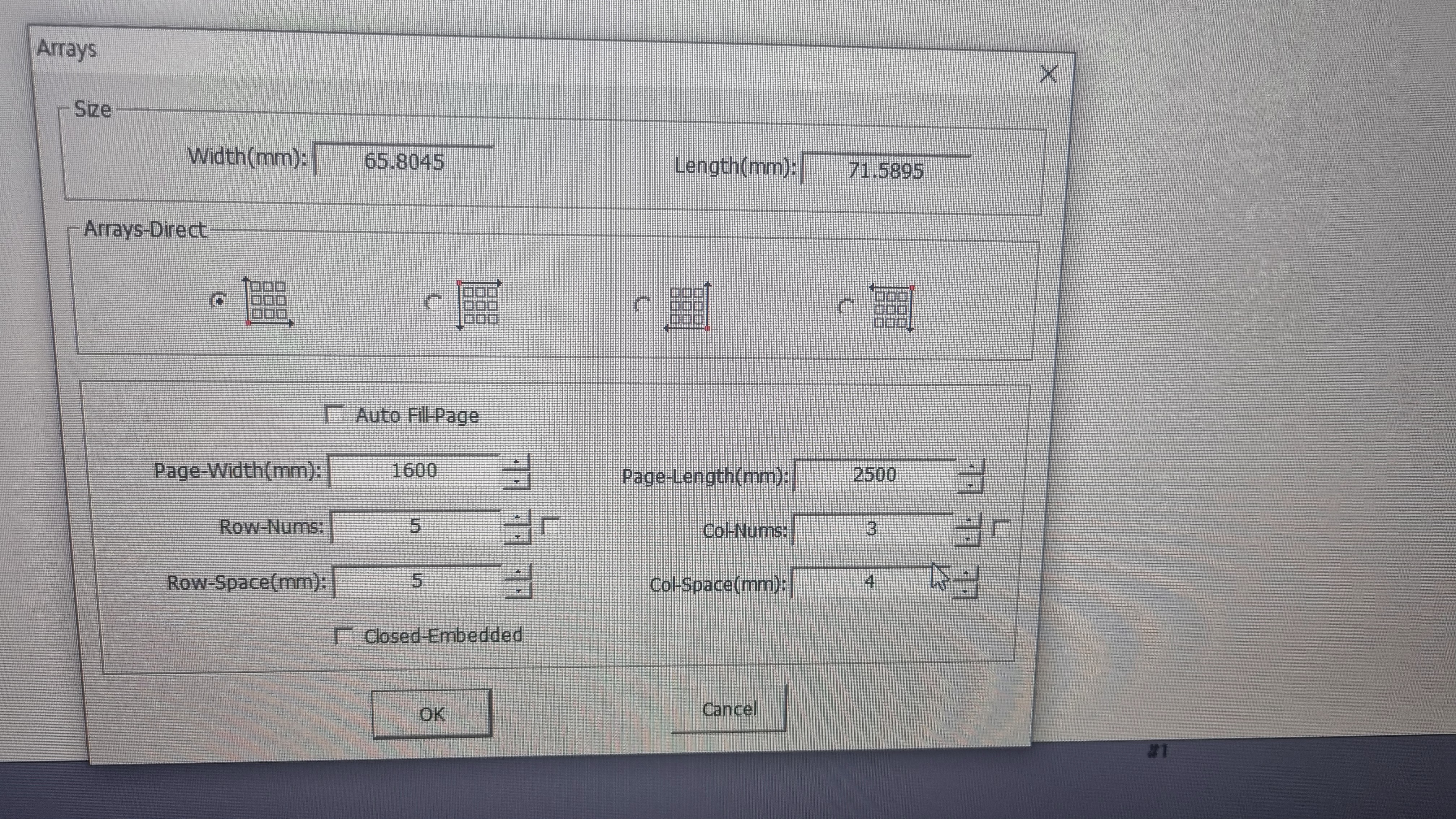

샘플로는 1,600mm * 2,500mm 폭 안에

Y축으로 5개, X축으로 3개

Y 간격 5mm 씩, X 간격 4mm씩 설정해보았습니다



설정한 기준으로 자동배열이 되었습니다.



같은 도형 아니고 다른 도형들도 동시에 작업 가능하니 잘 활용하세요!



궁금하신거나 도움이 필요하시면 댓글 달아주시거나 담당자에게 연락 바랍니다



감사합니다
