[스텝정렬] 앞 뒤로 겹쳐보여요 & 출력 길이가 맞지 않아요
안녕하십니까
재현테크 안민 대리입니다
오늘은 RYPC 정렬기능 중 스텝정렬에 대해 이야기 해보려고 합니다.
|| 스텝정렬이란?
스텝 정렬은 pass의 간격을 조절하는 정렬작업이라고 생각하시면 됩니다.
스텝이 맞지 않으면 pass의 간격이 너무 좁아져 겹치거나 (진한 줄이 생김)
너무 벌어져 사이에 흰 간격이 보입니다.
이를 맞춰주는 것이 스텝정렬입니다.
|| 스텝 맞추는 방법
1. Maintenance에 들어가셔서 Step Calibration(또는 Step size)를 누릅니다.
누르시면 Standard step 부터 2step ~ 12step까지 나옵니다
여기서 step = pass 입니다.
기본 스텐다드 (1pass)를 먼저 수정한 뒤. 사용하시는 패스에 맞는 스텝을 수정하시면 됩니다.
2. 출력을 하시면 다음과 같은 패턴이 나옵니다
왼쪽에는 마젠타로 출력 / 오른쪽에는 사이안으로 출력 되었습니다.
보통 둘 다 같은 정도의 오차이니 둘 중에 하나만 보셔도 무방합니다
패턴을 볼까요?
마젠타를 보시면 기준 되는 0이 선이 안 맞고 2줄로 보입니다. -3이 두 줄이 잘 겹쳐져서 한 줄로 보이네요
반대쪽 사이안도 -3이 잘 맞아보입니다.
왼편에 step size를 보시면 Standard 부터 s2 s3 s4 ... 나열된 게 있습니다
S2 = 2pass, 2step / S6 = 6pass, 6step 입니다.

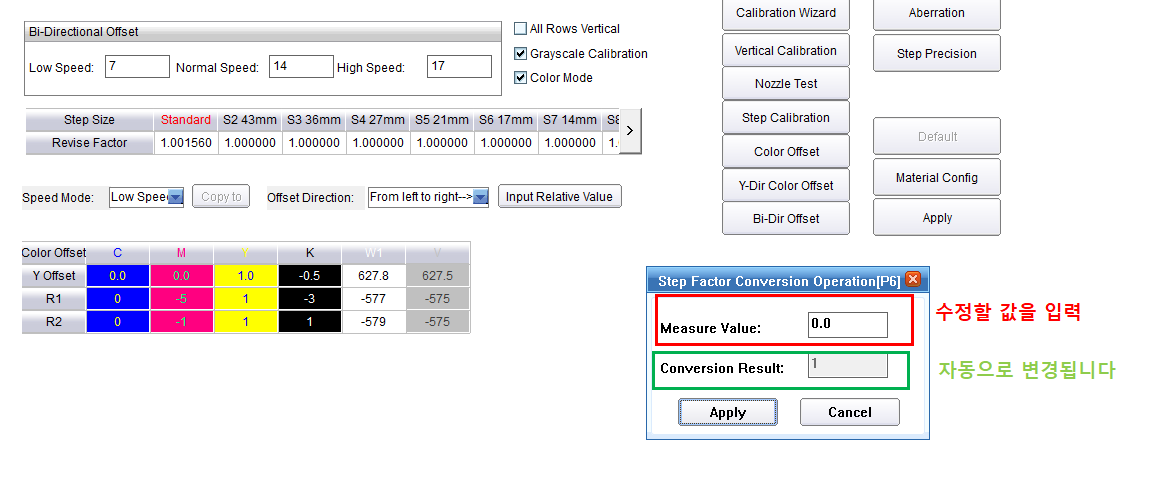

사용하시는 스텝에 맞는 ***버튼***을 누르시면 화면과 같은 창이 뜹니다
(아래쪽 1.0000 숫자가 아니고 바로 위 회색버튼입니다)
measure value에다가 -3 (위 패턴에서 확인한 값 -3입니다. 직접 패턴을 보고 입력하세요)을 입력하면
아래쪽 숫자가 알아서 계산됩니다.
그리고는 apply를 눌러주시면 작업 끝입니다
장비마다, 프로그램마다 조금씩 패턴이 다른 경우가 있습니다.
개념은 똑같습니다. 두 개의 그림이 잘 맞는지, 겹치거나 벌어지지 않는 치수를 찾아 입려하는게 원리입니다.
혹 어려움이 있으시면 참고자료(사진, 영상)와 함께 각 담당자에게 연락부탁드립니다.
