[JWCS] 배면커팅 - 출력물을 뒤집어서 자르고 싶어요!!

안녕하세요 오랜만에 포스트 올립니다



오늘의 주제는

"배면 커팅"입니다.



배면커팅을 하는 이유?

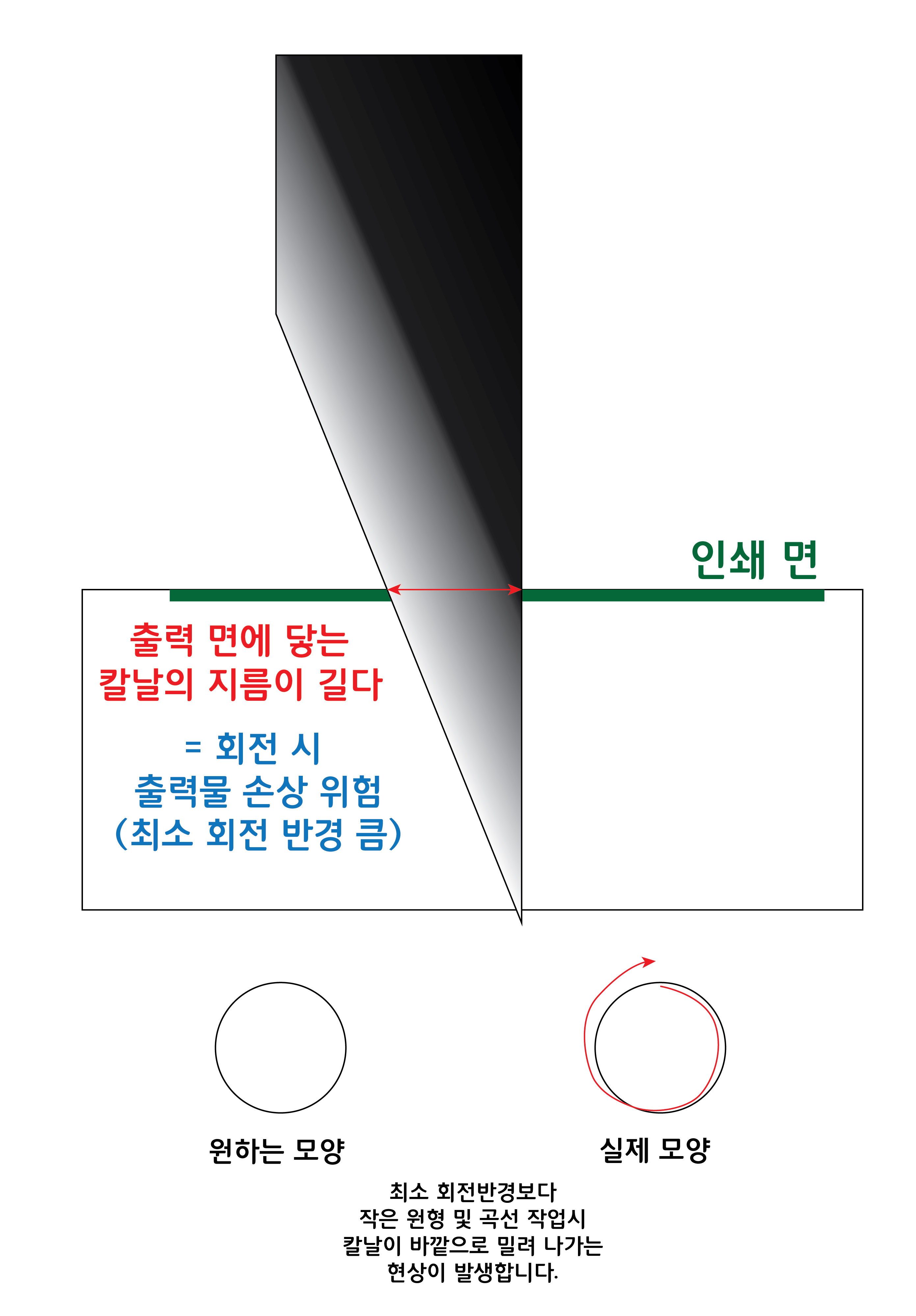

배면커팅을 하는 이유에는 칼날의 모양이 가장 큰 비중을 차지합니다



제공되는 커팅기의 칼날은 보통 사선형태의 날입니다.

이 때문에 얇은 원단의 경우는 전면커팅이나 배면커팅이 큰 차이가 없겠지만,

판재와 같이 두께가 있는 소재의 경우 두께가 두꺼워질수록

오버컷의 영향으로 커팅 품질이 차이가 나게 됩니다.



오버컷 (Over - Cut)

칼날의 지름이 길어질수록 실제 도면보다 더 길게 잘리는 현상







이런 이유 때문에

작고 정교한 작업을 위해서는 배면커팅을 해야합니다.

아.. 물론 사선형이 아닌, 오버컷을 최소화 한 칼날이 있긴 합니다만, 별도로 구매를 하셔야 하고,

기본제공 되는 칼날에는 필연적으로 오버컷이 발생할 수 밖에 없습니다.



배면커팅을 위한 순서

카메라 옆 톱니바퀴를 선택 후 Machine Set (기계매개 변수)을 누릅니다.



창이 하나 뜨면 가장 마지막 탭인 OPTION을 누릅니다



Locate Type을 Normal Opp Loc 로 선택합니다

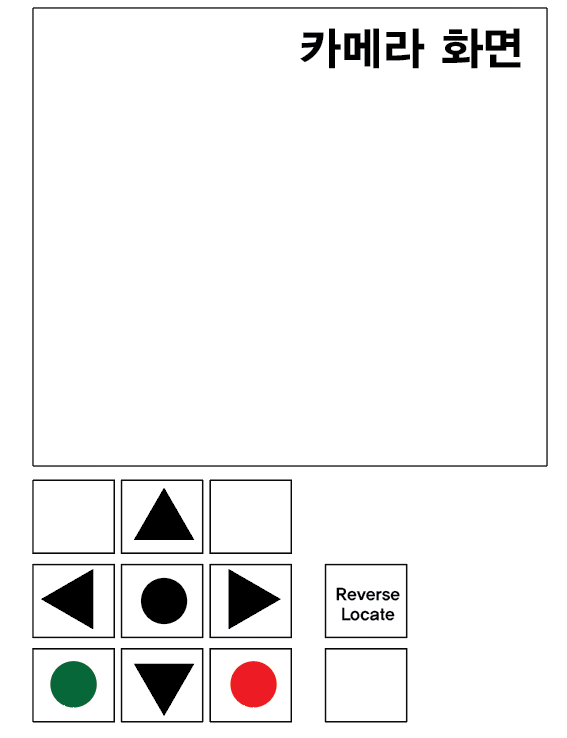

그러면 카메라 화면 아래에 새로운 버튼들이 보입니다



그럼 평소처럼 0번 돔보에 카메라를 두고 초록색 버튼을 눌러 커팅을 시작합니다



커팅이 시작되면 출력물이 아닌 돔보마크를 커팅하고 멈추게 됩니다.



이때 커팅된 돔보마크를 뽑아내어 구멍을 만들어 주고



출력물을 오른쪽에서 왼쪽으로 뒤집어줍니다





이렇게 뒤집었다면



왼쪽으로 이동한 0번 돔보에 카메라를 두시고



Reverse Locate를 누르면 (초록색 버튼 아닙니다. 새로 생성된 reverse locate를 눌러주세요)

0번부터 다시 돔보(구멍)를 읽은 뒤,

커팅기가 알아서 뒤집어 커팅을 하게 됩니다.



사용하고 난 뒤에는 사용자가 반드시

Machine set -> Option -> Locate Type을 default나 Rolling Locate로 바꿔주세요



기타 궁금한 사항은 각 담당자에게 문의 바랍니다
