재현테크 프린트, 커팅기 사용팁

파일을 불러오는데 오류메시지가 뜨는 것 없이 프로그램이 멈추거나 불러오는데 너무 걸릴 때가 있습니다 에러 없이 불러오는게 오래 걸릴 경우에는 아래 항목들을 점검해보세요 파일 안에 칼선이 너무 많지는 않은지? - 그냥 기다리셔야 합니다.... 칼선이 그냥 많은 겁니다.중복선 제거가 켜져있는지? - 필요에 의해서 중복선 제거를 켠 경우에는 기다리시거나, 파일을 나눠서 저장 및 작업을 하시는 것을 권장드립니다. 나눌 수 없다면 기다려주세요중복선 제거를 켜면 계산하는데 소요되는 시간이 오래걸립니다. 불필요한 상황이라면 중복선 제거를 끄고 파일을 불러오세요중복선제거 적용 및 해제하는 방법입니다https://jhtechtip.tistory.com/44 [JWCS] 중복되는 칼선을 지우고 싶어요! (중복선제거, de..

커팅을 마치고 난 뒤 소재를 꺼내야 하는데 헤드가 소재 위에 있어서 방해가 되었던 적이 있으실 거에요그 때마다 수동으로 헤드를 치운 다음에 소재를 꺼내야 하는게 참 번거롭고 귀찮았는데요. 설정 - 고급설정으로 들어가시면 자동 후면 원점 복귀 옵션이 있습니다.OFF / BACK / MAX가 있는데요 OFF는 작업 후 헤드가 후면으로 복귀하지 않고 가만히 있습니다.MAX는 작업 후 헤드가 장비의 후면 끝으로 복귀합니다.BACK은 작업 후 헤드가 소재의 후면 끝으로 복귀합니다.  1초라도 작업 시간을 세이브 하시길 바라며 순조롭고 쾌적한 작업 되시길 바랍니다 궁금하신 사항이나 도움이 필요하시면 각 담당자에게 연락 부탁드립니다감사합니다

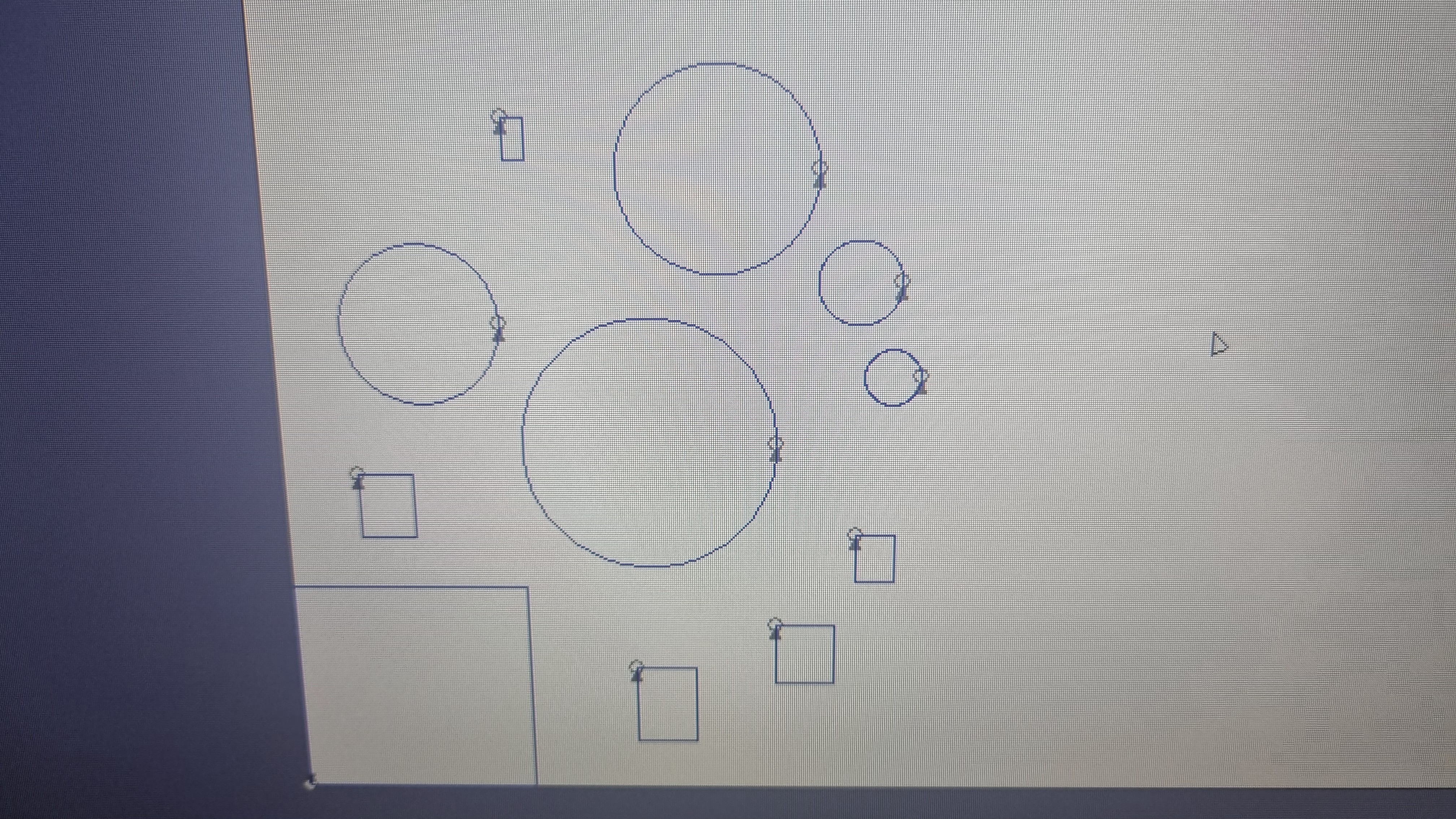

커팅을 해야할 조각들이 많을 경우, 일일이 도면작업에서 채워넣기가 너무 어렵고 귀찮습니다.....특히 다양한 모양들을 한꺼번에 작업할 때는 시간과의 싸움이 시작되는데요10초도 안되서 싹 정리해주는 이모님이 있습니다. 화면 12시방향에서 조금만 오른쪽으로 가면 자물쇠 아이콘 바로 옆에 있는 "어드밴시드 네스팅"이라고 있습니다.네스팅을 서로 다른 이미지, 도형들을 짜깁기 해주는 기능이라고 할 수 있는데요. JWCS가 아니라도 출력물을 프린트 하는 출력기에서도 네스팅 기능을 사용하곤 합니다. 다른 말로 "테트리스 한다"고도 하는데요 이번 포스팅에서는 네스팅 기능을 알아보도록 하겠습니다.  이렇게 마구잡이로 배열된 도형들이 있습니다. 도형들을 전부 선택하시고  네스팅 아이콘을 클릭합니다 (단축키는 F6) 입니다..

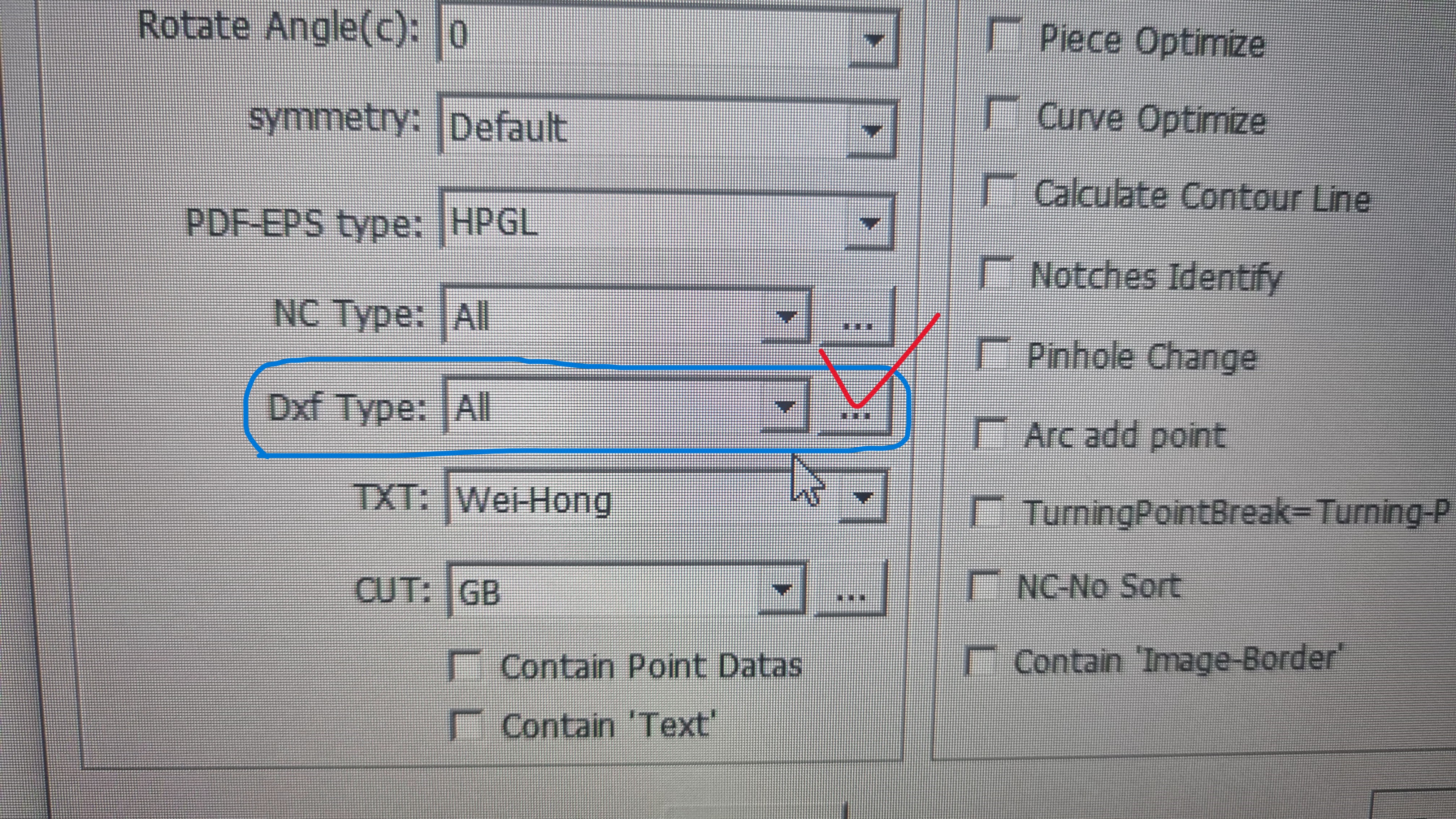

가끔 "칼선 K와 K1을 파일 불러올 때부터 자동으로 지정해서 불러오고 싶어요. 일일이 선택해서 지정하기가 너무 번거로워요!"라는 전화를 받습니다.다~~ 방법이 있습니다  파일 불러오실 때 아랫쪽에 보면 DXF Type이라고 있고, 바로 옆에 "..."이 있습니다.버튼 클릭하시구요  이 창이 뜨면 상단에 Layers Identify를 클릭해서 활성화 시켜줍니다  여기서 pen이 뭐냐.. 우리가 작업을 할 때 일반적으로 1번 검정색을 칼선에 입히면 K가 돌고 2번 파랑색을 칼선에 입히면 K1이 돌죠?그 번호들이 PEN 번호입니다.     참고 사진을 보면 Pen 1번의 이름을 1번으로 지정하면 일러스트에서 레이어 이름을 1번으로 지정했을 때, 1번 레이어에 포함된 세부 칼선들이 전부  PEN - 1번으로 ..

불러온 도면이 소재와 크기가 다르다면?!?! Center Zoom 기능으로 사이즈 변경이 가능합니다.50% 70% 등등 원하는 비율로 조절하는 방법과치수를 직접 입력해서 조절하는 방법이 있습니다  오브젝트 선택 후 12시 방향에 있는 사각형 2개!! Center Zoom 아이콘을 클릭합니다 Scale 선택시 비율로 조절 1 = 100%입니다0.5 = 50%작게 (50%) / 1.5 = 50% 크게 (150%) SIze 조절Length 는 길이방향 (X축, 앞 ~ 뒤)Width 는 넓이 방향 (Y축, 좌 ~ 우)입니다 궁금하시거나 도움이 필요하시면 담당자에게 연락 부탁드립니다감사합니다

커팅작업을 하다보면 특정 도형을 소재 크기에 맞게 여러개 복사해서 작업 해야할 때가 있습니다.이때 자동으로 면적 안에 도형을 복사해서 채워주는 기능을 어레이(Array) 라고 하는데요오늘은 작업자의 노가다를 줄여줄 어레이기능을 소개해드립니다 화면 12시 방향에 보시면 사각형 4개가 있는 아이콘이 있습니다.  오브젝트를 선택하시고! 어레이 버튼을 누릅니다 (단축키 : Shift + O)  1번 칸 :  Size에서는 오브젝트의 크기가 나옵니다2번 칸 : 붙여넣기 할  기준점과 진행방향을 정합니다. 보통 첫 번 째 정렬을 많이 사용합니다 (장비의 원점을 기준으로 배열진행)3번 칸 : Width는 Y축(폭) 사이즈, Length는 X축(길이) 사이즈입니다. 소재 사이즈를 입력해주시면 됩니다. Row-Nums는..

납품을 하고 나면 기본으로 프로그램이 영어로 셋팅되어 있습니다.이유는.... 한글이 00년대 구글번역체이기 때문입니다.... 그래도 한글을 필요로 하시는 분들이 계셔 프로그램 언어 수정방법을 알려드립니다 1. Setup - Option 클릭합니다  2. Basic - Language에서 Korean을 선택합니다3. 프로그램을 재시작 합니다 혹시 영어로 되돌리시고 싶으시면 설정 - 옵션 - 언어 - 영어를 선택하시면 됩니다 감사합니다

https://youtu.be/ycatur7qd3g?si=NVPKW8vQKXTkY-MP 키스컷 셋팅방법입니다. 업체를 돌아보니 많은 분들이 키스컷은 납품한 날 셋팅해놓은 그대로 사용하셔서 그런지 셋팅 방법을 잊으셨거나 잘못된 방법으로 이용하고 계셔서 재현테크 유튜브에도 있는 영상이지만 블로그에도 링크 연동하여 게시합니다 Q1. 캡에 있는 숫자는 무엇인가요?A. 캡에 있는 무두볼트를 기준으로 +값으로 올라가면 캡이 위로 올라가면서 날이 많이 나옵니다. 반대로 -값으로 내려가면 캡이 내려오면서 날이 많이 가려서 날이 적게 나옵니다. 이를 이용해 소재에 따라 날을 조절하여 후지만 남기고 시트만 커팅해야합니다.A. 치수 셋팅이 잘못 되면 후지까지 잘려버리거나, 시트가 덜 잘리게 됩니다.Q2. 일반 시트는 잘 잘..

카메라를 이용해 돔보 커팅을 하고 난 뒤 출력물과 커팅선이 달라 재작업을 하시거나 어떻게 할 지 모르셨던 적 있으실까요?장비를 사용하다 보면 가끔씩 정렬이 조금씩 밀려 커팅에 오차가 발생하는 경우가 있습니다. 그럴 때 긴급하게 현장에서 조치하는 방법을 알려드리겠습니다  1. 카메라 왼편에 있는 톱니바퀴 아이콘을 클릭 한 뒤 machine set... 을 클릭합니다 (한글로는 기계 매개 변수)  2. 첫 번째 탭 Machine에서 첫 번째 란을 보시면 X(mm)와 Y(mm)가 있습니다      두 번째 줄에 Offset이 있는데 여기서 좌표를 수정하여 정밀하게 X,Y축을 조정합니다 (0.01단위까지 조절가능) 3. 커팅기는 프린터와 달리 앞~뒤가 X축  , 좌~우가 Y축입니다. 실제 커팅을 하면서 오차를 ..

https://m.smartstore.naver.com/manytoy/products/5217723269?NaPm=ct%3Dl2siq9g0%7Cci%3D1261840085a9c42bd6a6ba2f8ed71830467b4848%7Ctr%3Dslsl%7Csn%3D1255871%7Chk%3Dc183e288d56eabfb97aba58bf9e24809059b1016 디지털 평판 컷팅기 칼날 징웨이 준드 호환 커팅기 칼날 Jwei Jingwei Zund Iecho J603 J311-1 : 마니MALL디지털 평판 컷팅기 칼날 징웨이 준드 호환 커팅기 칼날 Jwei Jingwei Zund Iecho J603 J311-1smartstore.naver.com 기본 제공되는 날의 명칭입니다 일반 범용툴 - J603진동툴 -..
