재현테크 프린트, 커팅기 사용팁

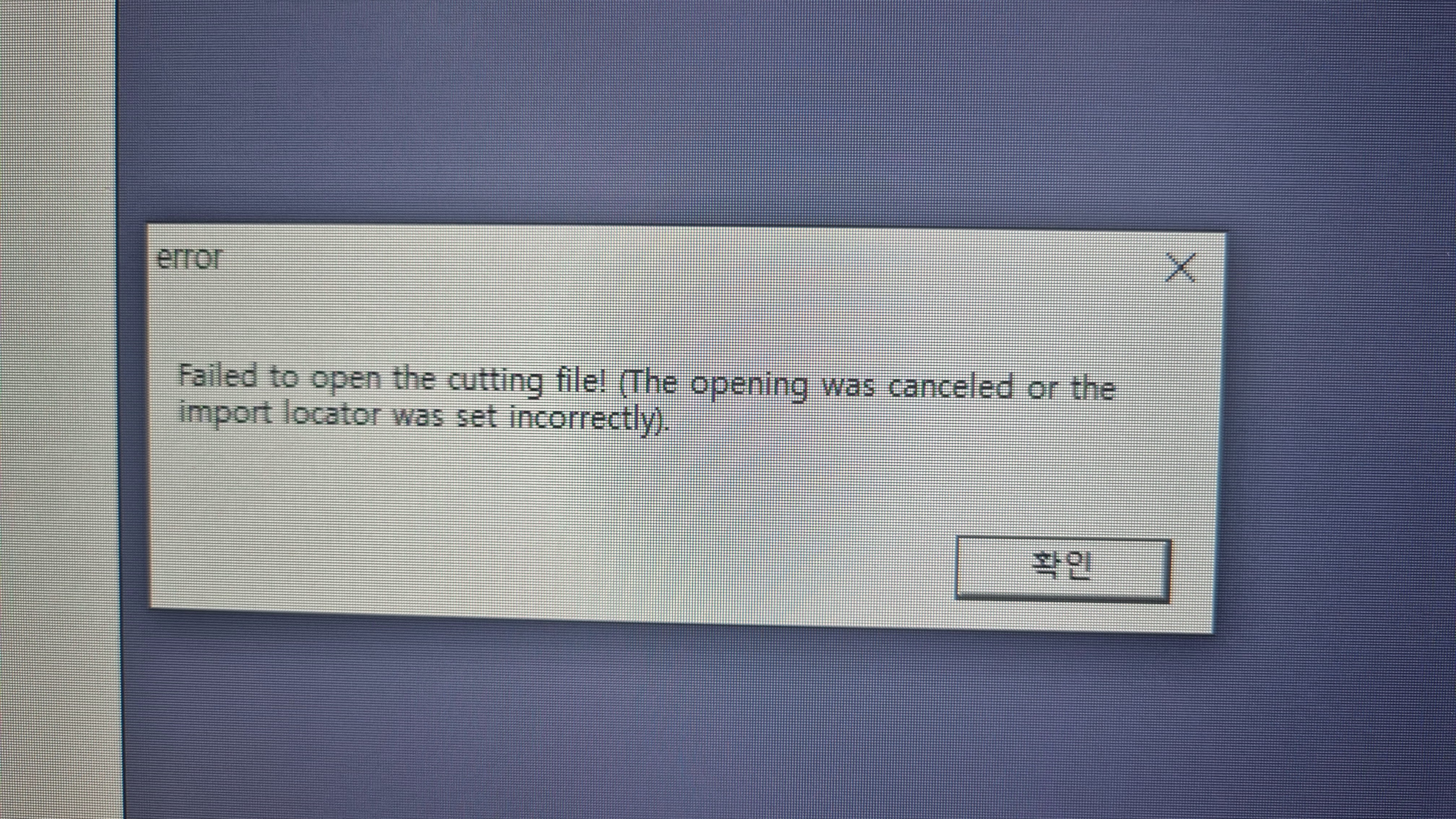

돔보마크가 포함된 파일을 불러올 때 아래와 같은 에러메시지가 뜨고 파일이 불러와지지 않는 경우가 있습니다.보통 이런 경우 3가지를 검토해봐야 하는데1.  파일 안에 돔보가 없거나! (보통은 기본값이 5mm 원형이 돔보로 인식합니다. 파일 안에 5mm 원형이 없을 경우입니다.)2. 돔보사이즈가 다르거나! (프로그램에서 기본값으로 셋팅된 값과 다른 파일이거나, 파일은 기본값과 맞지만 프로그램에서 임의로 수정되었거나 둘 중에 하나인 경우입니다)3. 마지막으로는 파일을 불러올 때 배율이 안 맞아서 돔보사이즈가 다르게 불러와지는 경우입니다. 파일을 불러올 때 왼쪽 Scale 부분에서 비율을 봐야합니다작업파일이 실물대비 1/10로 작업되었을 경우 불러올 때는 10배를 키운 1,000%로 불러와야하고작업파일이 실물과..

커팅기 시리즈를 이용하시는 중에 가장 많이 연락하시는게 "커팅면적초과!" 입니다.돔보를 다 읽고 난 뒤 커팅을 하지 않고 가만히 있는 경우 화면 오른쪽 하단을 보면 Out Interface라고 뜨는 경우가 있는데생각보다 상당히 많이 발생합니다. 이런 경우 장비에서 커팅할 수 있는 면적보다 출력물이 초과하여 물리적으로 커팅할 수 없는 상황을 말하는데요.기본 개념은 앞 포스트에 있는 이미지를 참고하시면 되시고이번에는 영상으로 업로드해드립니다. 기본개념은 장비의 최대 작업반경에 레이저포인터를 놓고 출력물을 그 안으로 집어넣어 셋팅하는 겁니다. 영상으로 보시고 혹시 궁금한 내용 있으시면 댓글로 남겨주시거나담당자에게 연락 부탁드립니다.

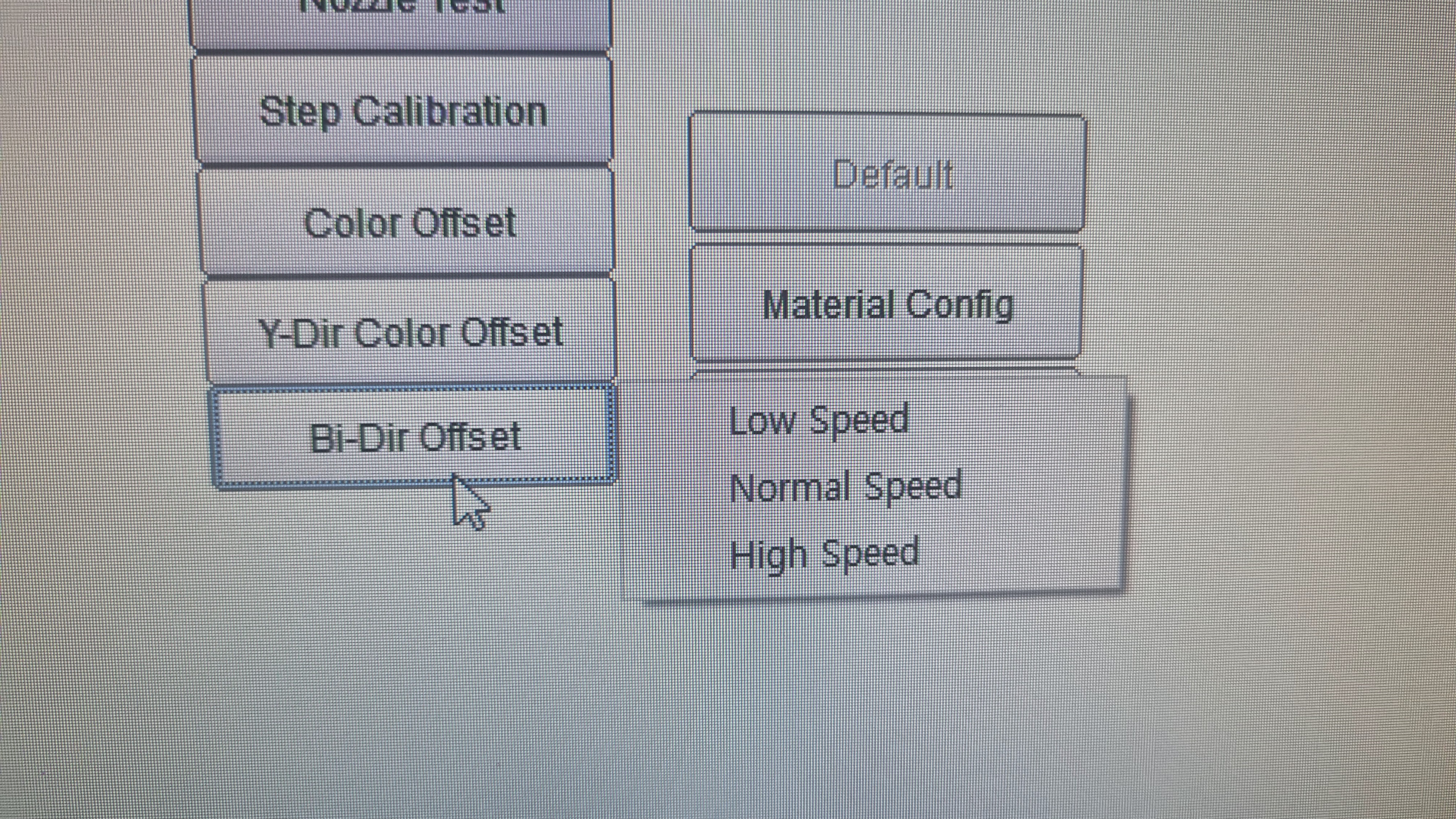

전 포스트에서 컬러옵셋(왼쪽/오른쪽) 정렬방법을 알아보았습니다.컬러 옵셋 이후에는 각 컬러들의 위치가 수정되었기 때문에 양방향 정렬을 셋팅해야합니다.(단방향인 Left,Right만 사용하시면 굳이 안 보셔도 됩니다.)1. Maintenance - callibration으로 들어가시면 중앙 맨 아래에 Bi-dir Offset이 있습니다. 클릭하면 3가지 속도가 나옵니다.  2. 보통은 High모드를 많이 사용하시니 예시에서는 High Speed를 선택하겠습니다. 3. 높이, 좌표를 확인하고 출력을 하면 4가지 컬러패턴이 출력됩니다.    상, 중, 하 중에서 상/하는 기준이고 가운에 있는 패턴이 값에따라 왼쪽, 오른쪽으로 움직입니다.     컬러옵셋과 같이 가장 일직선이 되는 값을 찾습니다. 없다면 가장 ..

홈 포지션 센서가 캐리지를 인식 못하는 현상입니다.부팅 시 캐리지(헤드뭉치)가 홈 쪽으로 이동하면서 홈 포지션 센서에 닿으면 그 곳을 X0로 인식하는데홈 포지션 센서보다 더 왼쪽으로 이탈되어 홈자리를 못 찾는 경우입니다. 해결방법  1. 프로그램 및 장비 전원을 끄고, 헤드뭉치를 오른쪽으로 20cm 정도 손으로 이동시킵니다. (장비 전원 꼭 꺼주세요!! 꼭!!)  2. 장비 및 프로그램 재부팅을 합니다.  3. 정상부팅 되었으면 부팅메시지 3개 전부 success 가 뜹니다 그래도 문제가 있을 시 담당자에게 연락주세요

원인 : RYPC가 장비를 인식 못하는 현상입니다 조치1. 장비가 켜져있는지 확인2. USB케이블이 꽂혀 있는지 확인3. 부팅순서 오류 : PC -> 장비 -> RYPC 순으로 재부팅 PC가 장비신호를 읽어야 하기 때문에 위 순서대로 부팅해주셔야 합니다

프린터를  사용하다 보면 색상이 삐져나와 선예도가 떨어지는 경우가 있습니다.이럴 땐 클리닝을 해보고, 그래도 개선이 되지 않는다면 헤드 정렬을 봐야 하는데요. RYPC에서는 헤드가 왼쪽에서 오른쪽으로 갈 때, 반대로 오른쪽에서 왼쪽으로 갈 때, 양쪽 모두 정렬을 잡아주셔야 합니다.  RYPC에서 Maintenance -> callibration으로 들어갑니다.화면 아래쪽을 보면 speed mode가 있고 사용중인 속도로 셋팅을 한 후(low, normal, high), 정렬을 맞출 방향을 선택합니다 (Left to Right, Right to Left) 표 오른쪽에 보이는 Color Offset을 눌러 패턴을 출력합니다   출력을 하고 나면 위 사진과 같은 패턴이 나옵니다.맨 우측 아래에 있는 기준 (C..

높이 측정을 하셨을까요?툴을 교체하게 되면 반드시 높이 측정을 해야합니다.안 하면 위(홈자리)에서 내려오지 않고 허공에서 작업하게 됩니다.

파일이 안 불러와집니다!  1번 영역초과와 같이 가장 많이 연락하시는 부분입니다 1. 작업 파일 배율문제    1-1. 1:1 작업을 하셨으면 X 100%, Y 100%로 불러오시고, 1/10로 작업하셨으면 X 1,000% Y1,000%로 불러오시면 됩니다.             배율에 따라 돔보사이즈가 다르게 불러와지니 반드시 배율 확인 부탁드립니다. 2. 돔보크기 문제    2-1. 보통 원형 5mm로 셋팅을 하고 교육을 해드리는데 가끔 사각돔보를 이용하시거나 5mm가 아닌 돔보를 이용하실 때 에러가 뜹니다.              모양 및 크기 확인 필!

Out Interface (작업영역초과)출력물이 작업영역을 초과하여 장비가 원점까지 못 가는 현상그림 참조
